Projectnaam: | 100HP UNICEF Zonnewater het Pompen Project | Fonds langs: | UNICEF |
---|---|---|---|
Locatie: | Sadah Yemen | Toepassing: | Landbouwirrigatie en dorpswatervoorziening |
Zonnepanelen: | 105.6kw | AC Pompmacht Met duikvermogen: | 75KW |
De zonnemacht van de Pompomschakelaar: | 75KW | Garantie: | 10 jaar voor zonnepanelen, 3 jaar voor zonnepompomschakelaar |
Wateroutput: | 300 ~ 600 m3/day | Working Time: | 10 uren/dag |
Het zonne pompende systeem van JNTECH bestaat uit drie belangrijke delen: zonnepanelen, zonne pompende omschakelaar, AC pomp in drie stadia.
De zonne pompende die omschakelaar zet gelijkstroom-macht door zonnepaneel wordt in wisselstroom veroorzaakt om die AC pomp aan pomp water drijft
van boorgat, rivier, meer enz. aan opslagapparaat of direct het gebruiken in agricutureirrigatie of watervoorziening. Dit soort systeem
direct gebruikend zonne-energie zonder batterijopslag. Het systeem werkt op dagtijd.
UNICEF100HP het zonnewater Pompende Systeem werd geïnstalleerd in Sadah Yemen voor Irrigatie en DorpsWatervoorziening voor lokaal
mensen. Het loste lokale watercrisis op, nam groot voordeel aan plaatselijke bevolking.
2.Solar serie en Parameters
De totale de Klassena kristallijne zonnepanelen werden van 320pcs 330W gebruikt in dit systeem, totale 105.6kw, is de verbinding 20 koorden, elk
koord16pcs zonnepanelen. Garantie: 10 jaar.
Elektrokenmerken bij Standaardbeproevingsomstandigheid (STC) | |
PV Moduletype | Poly Kristallijn |
PV Moduleaantal | Rsm72-6-330P |
Max. Macht bij STC (Pmax) | 330 W |
Kortsluitingstroom (Isc) | 9.25A |
Open Kringsvoltage (Voc) | 38.1V |
Max. Machtsstroom (Impp) | 8.7A |
Max. Machtsvoltage (Vmpp) | 38.1V |
Moduleefficiency | 17.1% |
Machtstolerantie | 0 ~ + 3W |
STC: 1000W/m2-irridiance, 25℃ celtemperatuur, AM=1.5 |
de Zonne pompende omschakelaar van 3. 75kw
Producteigenschappen:
♦ Maximumpower point die (MPPT) voor Optimale Zonneprestaties volgen.
De brede MPPT-waaier van 460~ 850Vdc, maakt hoog rendement en lange werktijd.
♦ Automatisch begin en afgesloten volgens zonneintensiteit. Geen behoefte handverrichting zodra begonnen.
♦ Zachte start het controleren in spoedstroom, om motor het branden te vermijden.
Het ontwerp van ♦ IP65 voor openluchttoepassing. Maak en tegen stof op woestijngebied waterdicht.
♦ Drijf macht-aanpassende AC pomp in drie stadia. De passende macht met pomp is bijvoorbeeld 1:1., 75kw
AC pomp, nemen wij 75kw-omschakelaar.
♦ LCD het schermvertoning.
U kunt om het even welke parameters aan LCD het scherm merken, gemakkelijker voor het de installatiewerk van de ingenieur.
♦ Facultatieve RS485/GPRS-mededeling.
♦ 3 jaar garantie
Bescherming van Zonne de Pompomschakelaar van Jntech
• Auotmatical droge bescherming of het gebruiken van waterspiegelsensor voor droge bescherming en overstromingsbescherming
• Overstromingsbescherming
• Kortsluitingbescherming
• Omgekeerde polariteitsbescherming
• Onder-voltage, zwakke zonneschijn, te sterke intensiteit, overbelasting, tekort-fase outputbescherming.
• De waterspiegelsensor, geen behoefte opent de dekking.
• Ingebouwde Afzetfilter om omschakelaar en motor te beschermen.
4. 75kw de zonneparameters van de pompomschakelaar
Max. Inputgelijkstroom voltage | 880Vdc |
Geadviseerd MPPT-voltage | 460-850Vdc |
Max. Inputgelijkstroom stroom | 166A |
Max. MPTT-efficiency | 99% |
Aantal Koorden | 2 |
Max. toepasselijke macht van de motoroutput | 75KW |
Nominaal vermogenvoltage | 380-460Vac; fase 3 |
Outputfrequentiegebied | 50Hz |
Nominaal vermogenstroom | 142A |
Afmeting (W/H/D) | 654mm*1210mm*465mm |
gewicht | 190KG |
Max. efficiency | 98% |
Beschermende klasse | I |
Beschermingsgraad | IP21 |
Milieutemperatuur | -25ºC-+60ºC; boven 60ºC-behoefte derate verrichting |
Het koelen methode | Kracht het koelen |
Vertoning | LCD |
Communicatie interface | RS485/GPRS |
Hoogte | 3000m; boven 3000m behoefte die derate werken |
Geluidshinder | <50db> |
naleving | EN50178; Iec/en62109-1; IEC6180 |

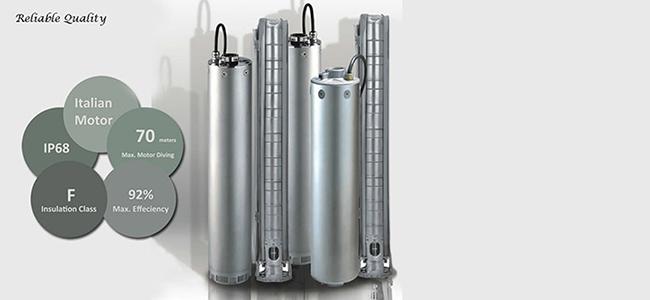

6. Pompspecificaties
AC 380V in drie stadia, 50Hz, roestvrij staalpompen met duikvermogen met hoofd 190m, waterstroom 95m3/h.
De pomp, en de motor zijn volledig roestvrij staalaisi 304.Water gekoelde motor, geen verontreiniging voor water.
Verrichtingsvoorwaarde:
a, stevige korrel-of-vezel-vrije verdunde schone niet corrosieve vloeistof.
B, Max. vloeibare temperatuur is 25℃.
c, pH: 6.5-8.5
D, Max. het duiken diepte: ≤70m
e, Motorefficiency 91,9%, pompefficiency 72%
Puntmodel | SP95-17 |
Motor | |
Macht | 75kW |
Frequentie | 50Hz |
Voltage | 380V |
R.P.M | 34400 (r/min) |
Pomp | |
Geschat hoofd | 190m |
Geschatte stroom | 95m3/h |
Mechanische gegevens | |
Diameter | 197mm |
Gewicht | 342kg |
Lengte | 4061mm |
Afzet | RP 5 duim |

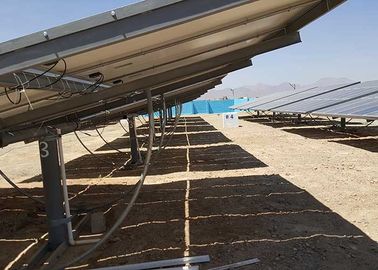

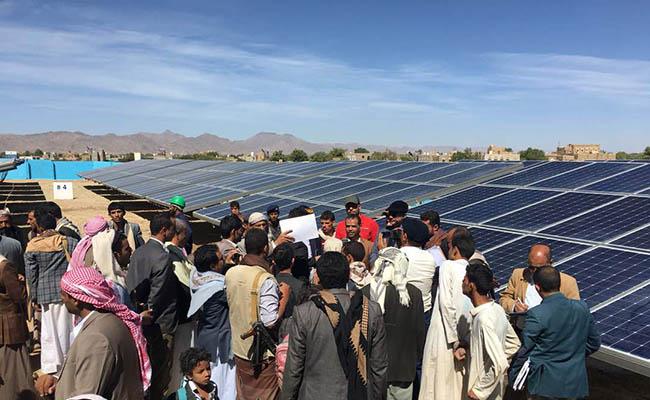

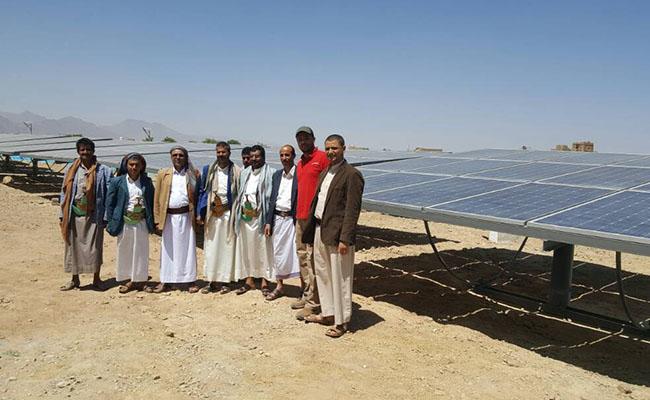

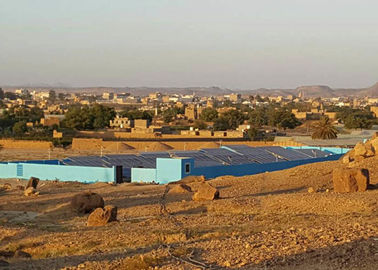

7. Projectenfoto's
8. Verwant zonnestelsel
Zonne Pompend Systeem: 370W aan 132kw
Van Netzonnestelsel voor huis die gebruiken: 1kva aan 5kva.
